A Engenharia da Cúpula do Teatro Amazonas

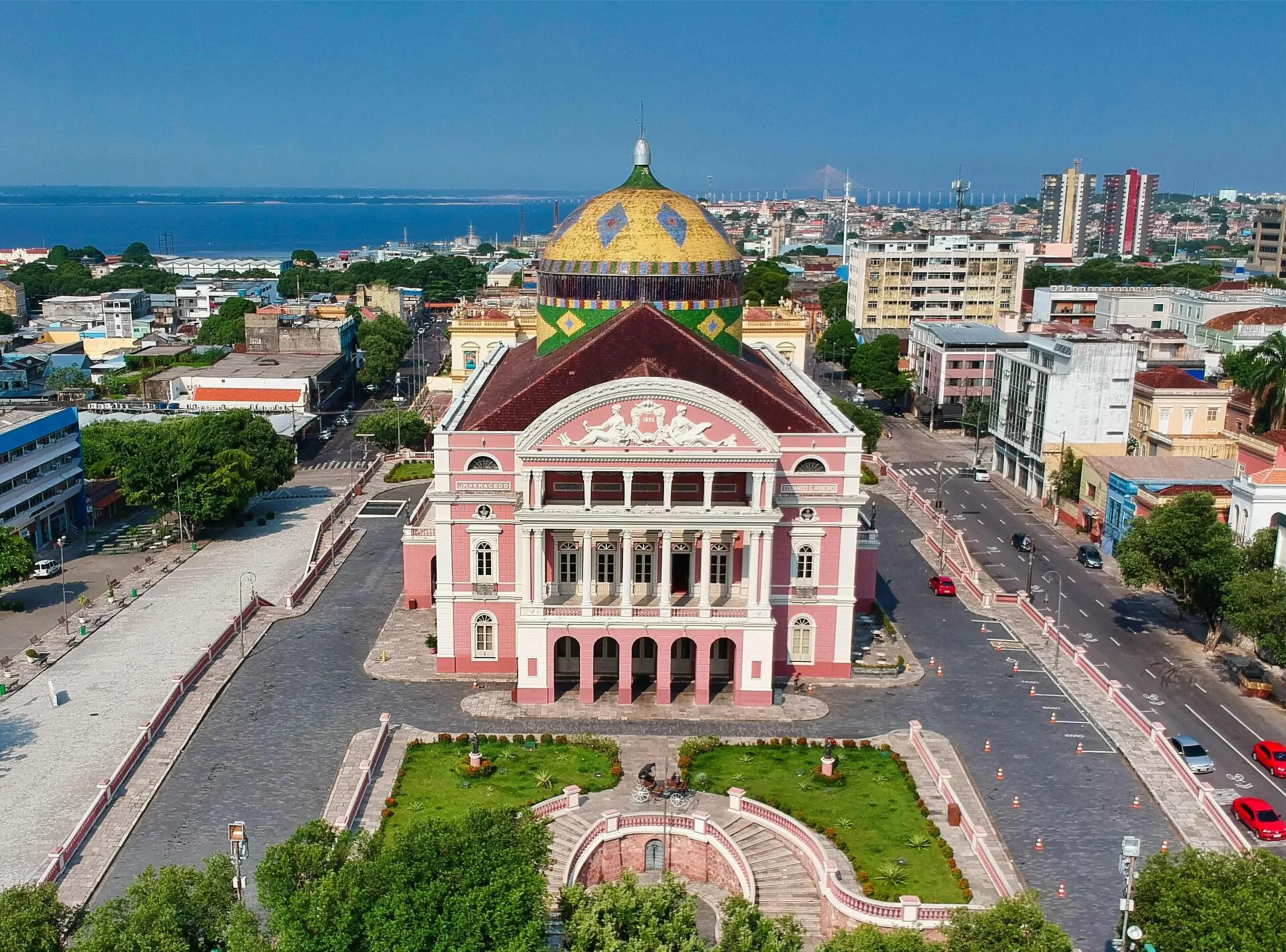

O Teatro Amazonas, inaugurado em 1896, guarda no topo um dos elementos arquitetônicos mais emblemáticos do país: sua cúpula metálica revestida com escamas cerâmicas vitrificadas. Mais do que um símbolo estético, a cobertura é um feito técnico que une engenharia, logística e design em plena floresta amazônica do século XIX. Este artigo se dedica exclusivamente a explorar os detalhes dessa cobertura monumental.
Estrutura Metálica
A superestrutura foi fabricada pela Compagnie Centrale de Construction Haine-Saint-Pierre, da Bélgica, e transportada em partes até Manaus. Constituída em ferro e aço, formando uma cúpula de grande leveza relativa ao seu porte (para aquela época), distribuindo cargas de forma eficiente e garantindo estabilidade estrutural em uma região de alta umidade tropical. A escolha do ferro foi estratégica: além da resistência mecânica, permitiu pré-fabricação das peças, facilitando o transporte e a montagem no meio da floresta amazônica.
O dimensionamento estrutural no final do século XIX baseava-se principalmente em cálculos manuais de mecânica clássica e resistência dos materiais. Engenheiros da época utilizavam:
- Equilíbrio de forças: análise de treliças e anéis metálicos através de métodos gráficos ou equações estáticas.
- Momento fletor e esforços cortantes: tabelas de fórmulas e diagramas manuais para dimensionar barras de ferro submetidas a cargas distribuídas.
- Ensaios empíricos: testes de tração e compressão em barras de ferro e aço, já que a teoria ainda tinha limitações na previsão precisa de falhas em estruturas complexas.
- Método de Ritter e Cremona: utilizados para análise de treliças, garantindo que as forças internas nas barras estivessem dentro da capacidade resistente do material.

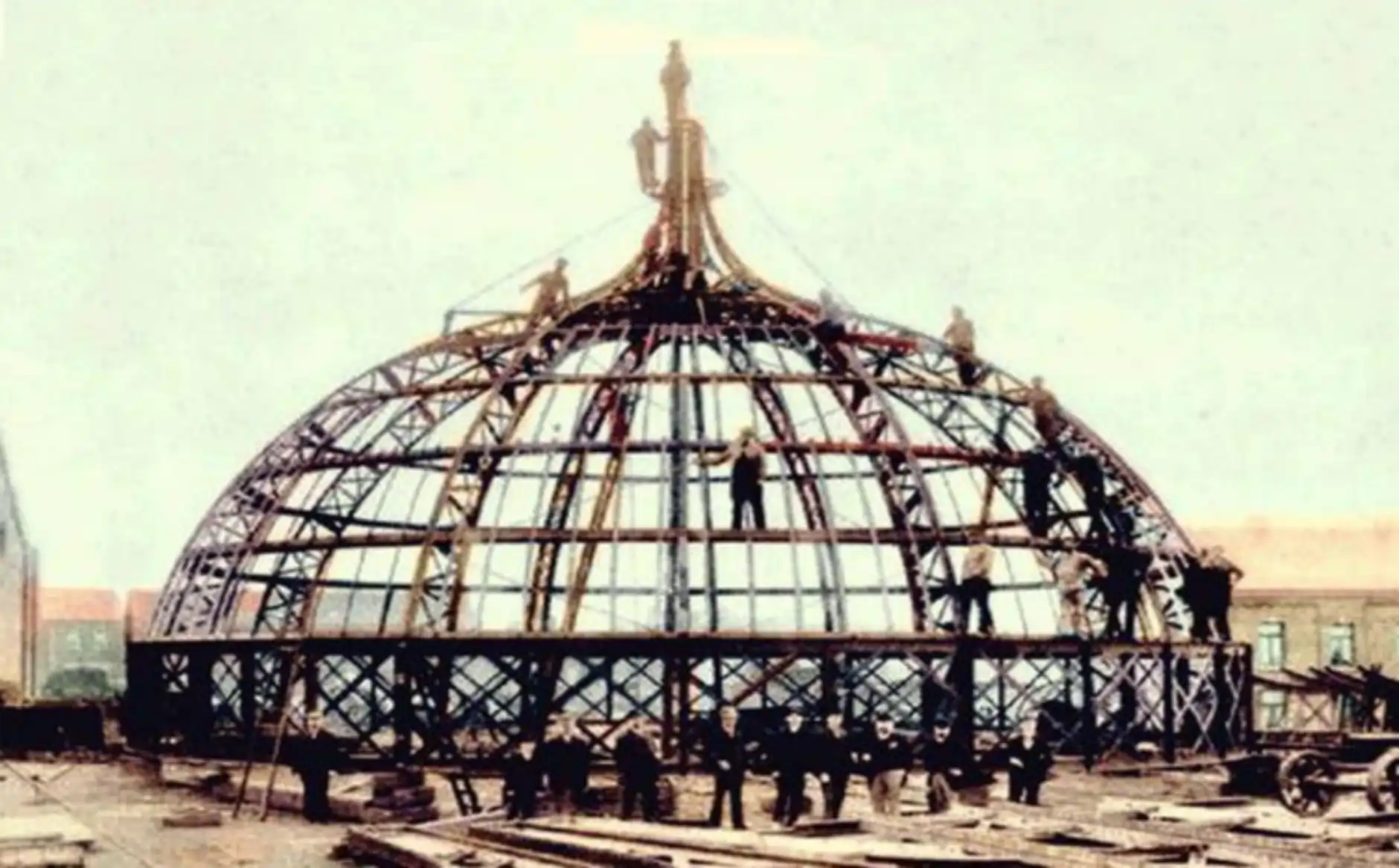

A montagem contemplava diversos quadros de treliça curvos conectados a um mastro central e amarrados por anéis de ferro, formando uma geometria eficiente para resistir às cargas gravitacionais e ao vento, com mínima deformação. Esse processo de arqueamento de perfis metálicos é conhecido hoje como Calandragem.

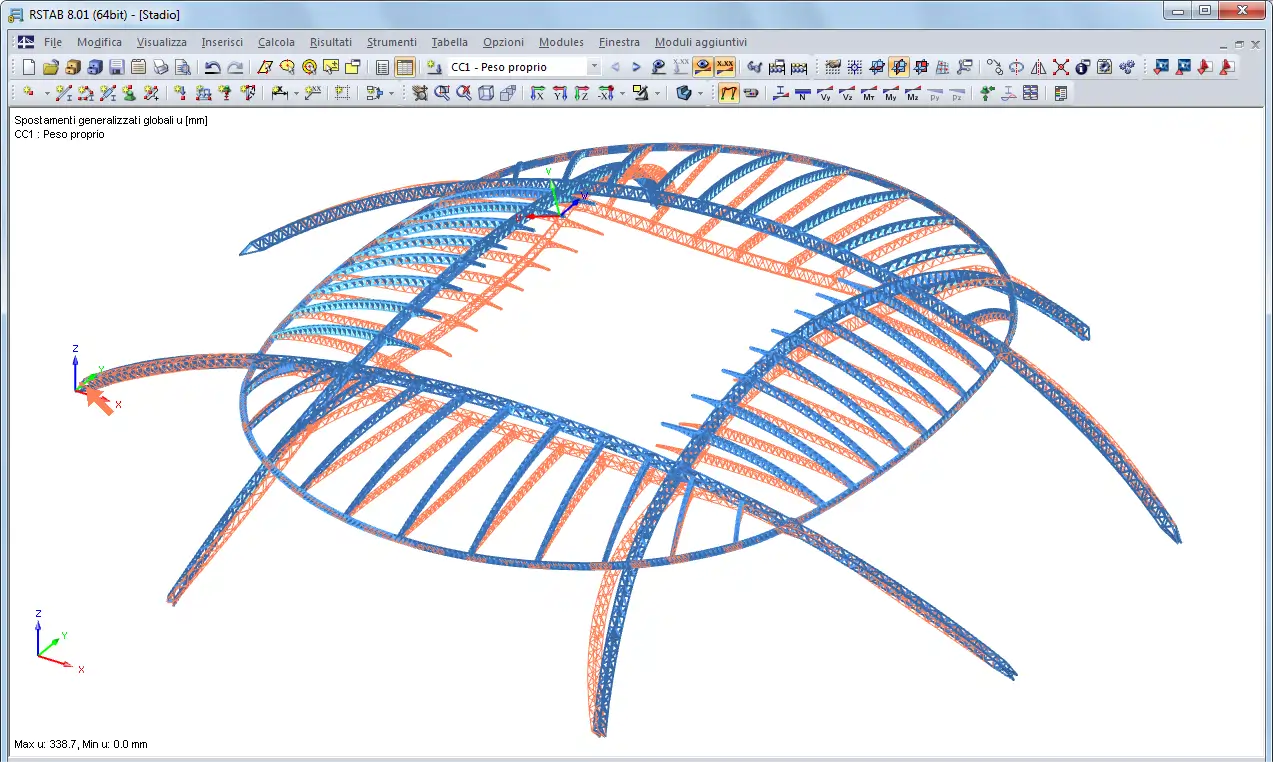

Hoje, o mesmo projeto seria desenvolvido com softwares de análise estrutural (como SAP2000, Robot Structural Analysis ou Cype 3D), que
- Modelagem 3D precisa de cada barra e conexão.
- Simulação de cargas permanentes, variáveis e acidentais, incluindo efeitos de vento e temperatura.
- Análise não-linear, deformações e estabilidade global da estrutura.
- Otimização automática das seções metálicas para reduzir peso e custo sem comprometer a segurança.
Assim, enquanto os engenheiros do século XIX confiavam na experiência, raciocínio analítico e ensaios físicos, a engenharia contemporânea combina modelagem matemática avançada, softwares poderosos e bancos de dados de materiais, permitindo projetos mais seguros, precisos e econômicos. A cúpula do Teatro Amazonas continua sendo uma referência histórica que conecta o engenho manual do passado com a precisão digital do presente.
Cerâmica vitrificada da Alsácia - A francesinha

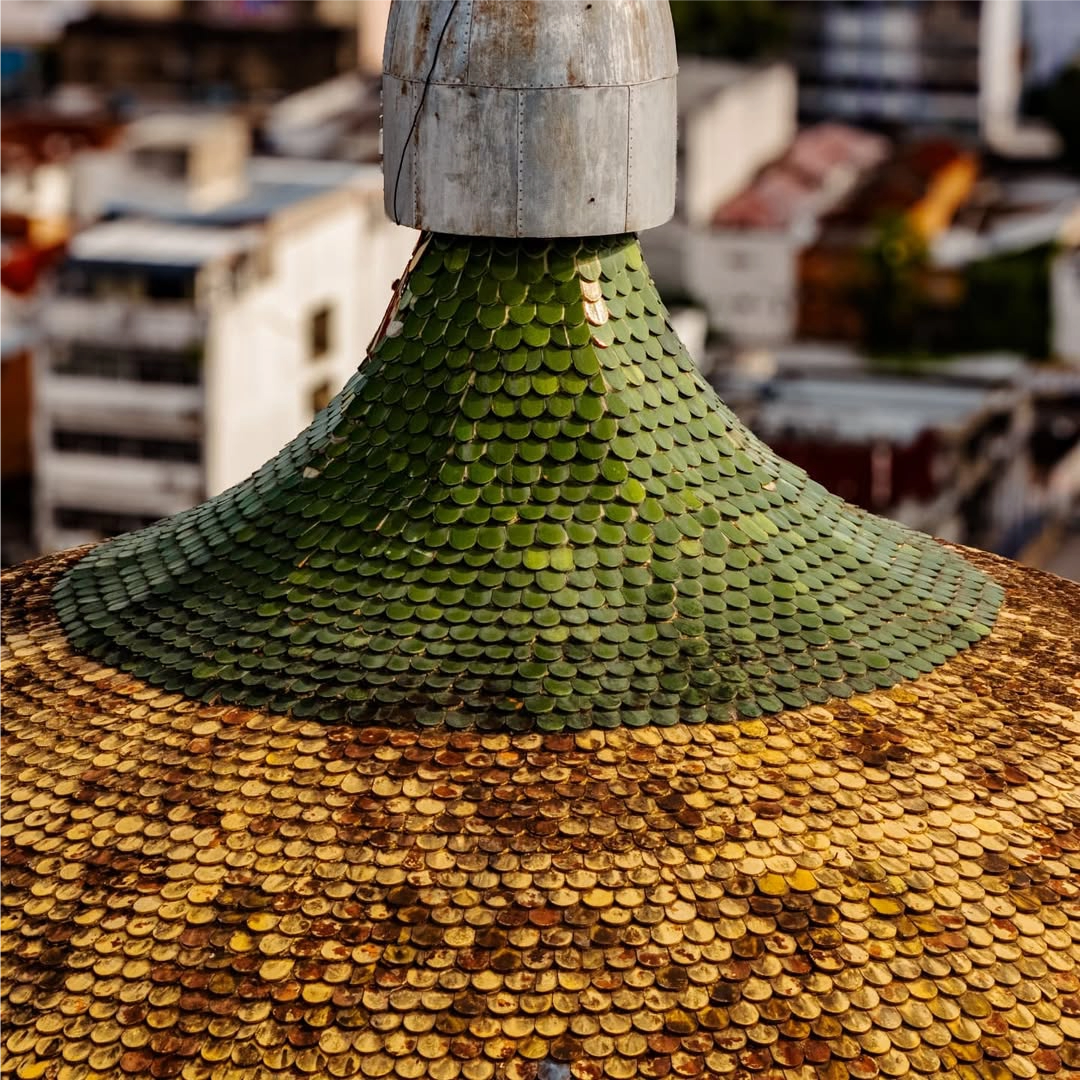

Sobre a estrutura metálica da cúpula repousam cerca de 36 mil escamas cerâmicas vitrificadas, importadas da Alsácia, França. Esmaltadas em verde, amarelo, azul e branco, elas formam um mosaico que remete à bandeira brasileira, mas seu papel vai muito além da estética, funcionando como elemento técnico indispensável à conservação da cúpula.
A escolha por cerâmica vitrificada não foi apenas estética: o processo de vitrificação transforma a superfície do material em uma camada de vidro cristalino, que confere características essenciais para o ambiente amazônico:
- Impermeabilidade: a vitrificação impede que a água penetre no corpo cerâmico, protegendo o ferro e o aço da corrosão acelerada pela umidade constante.
- Resistência biológica: o acabamento vitrificado dificulta a fixação de algas, fungos e musgos, reduzindo danos e a necessidade de manutenção frequente.
- Durabilidade e estabilidade dimensional: a camada vitrificada suporta variações de temperatura, chuvas intensas e radiação solar direta, evitando deformações e rachaduras.
- Facilitação da drenagem: a superfície curva e lisa das escamas permite o rápido escoamento de água pluvial, evitando acúmulo de líquidos sobre a treliça metálica.
A necessidade de importação da Alsácia também tem explicação técnica e histórica. Na época do final do século XIX, a França detinha fornos cerâmicos de alta temperatura capazes de produzir peças vitrificadas de qualidade uniforme e cores duradouras — algo ainda inviável na Amazônia, tanto pela tecnologia quanto pela matéria-prima local. Além disso, a Alsácia era famosa pelo esmaltamento de cerâmicas artísticas e técnicas, garantindo tanto beleza quanto resistência mecânica e química.
Dessa forma, as escamas cerâmicas formam um sistema integrado com a estrutura metálica: cada peça atua como proteção individual, mas, em conjunto, garante a permanência, segurança e preservação do patrimônio, mesmo mais de um século após a construção. A combinação de treliças de ferro e revestimento vitrificado é um exemplo clássico de como engenharia e design se complementam, equilibrando estética, técnica e durabilidade.
